在柔性電纜的技術參數中,我們經常會看到彎曲半徑這一項,這里我們來講解一下,柔性電纜彎曲半徑。
柔性電纜彎曲半徑是保證電纜正常使用的最小臨界值,若電纜的實際使用彎曲半徑小于這一數值時,必定會影響電纜的使用壽命。
玖泰的柔性電纜分為固定安裝用柔性電纜和移動使用柔性電纜。
固定安裝用柔性電纜的最小彎曲半徑為4Xd(d為電纜外徑),即電纜外徑的4倍。
移動使用的柔性電纜最小彎曲半徑為7.5Xd(d為電纜外徑),即電纜外徑的7.5倍。

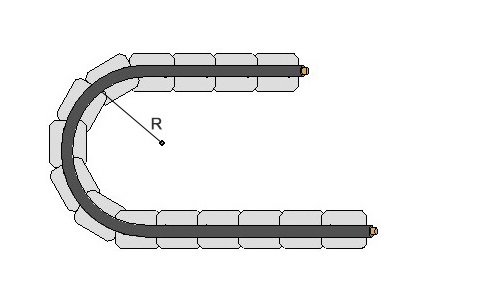

移動使用的柔性電纜一般會與油管、水管和氣管共同放置在拖鏈中,為了不影電纜的使用壽命,必須注意拖鏈彎曲半徑的選擇。
- 柔性電纜:國產柔性拖鏈電纜的彎曲半徑是其最大外徑的7.5倍左右;進口柔性拖鏈電纜的彎曲半徑是其最大外徑的6倍左右;
- 油管:油管的彎曲半徑是其最大外徑的12倍左右;
- 水管和氣管:水管和氣管的彎曲半徑是其最大外徑的10~12倍左右;
因此,為柔性拖鏈電纜選取和安置拖鏈時,應注意電纜、油管、水管和氣管對拖鏈彎曲半徑的要求。
-
問
拖鏈內電纜出現扭曲變形是什么原因?
答拖鏈內電纜出現扭曲變形的原因主要有3種。一是拖鏈內的電纜不是真正的拖鏈電纜;二是拖鏈內的電纜選型不合適;三是拖鏈電纜沒有按照要求正確安裝。
-
問
拖鏈電纜什么牌子比較好?
答拖鏈電纜是一款適用于移動使用的運動電纜,與普通電纜相比,在滿足電氣性能及機械性能的基礎上,拖鏈電纜的使用壽命至關重要。由于拖鏈電纜行業的特殊性,沒有統一的壽命測試標準,拖鏈電纜品牌很難直接排名,究竟哪個品牌的拖鏈電纜更好,見仁見智。
