AWG是什么意思?
AWG(American wire gauge)美國線規,是一種區分導線直徑的標準,又被稱為 Brown & Sharpe線規。這種標準化線規系統于1857年起在美國開始使用。

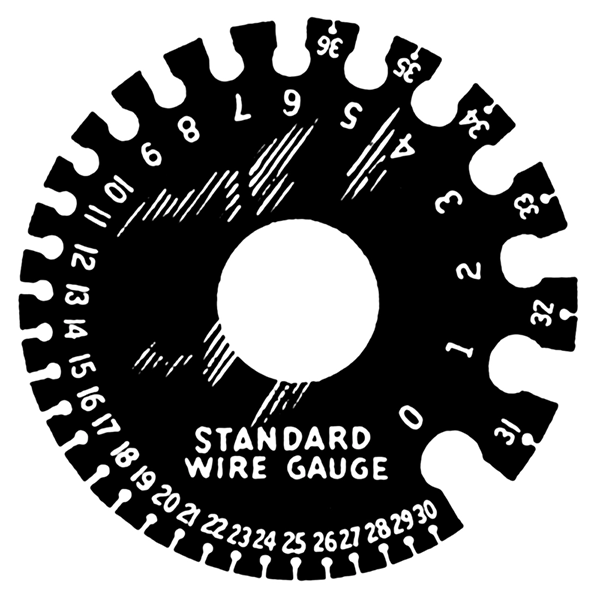

AWG概述圖
AWG前面的數值(如24AWG、26AWG)表示導線形成最后直徑前所要經過的孔的數量,數值越大,導線經過孔的等級越高,導線的直徑也就越小。
粗導線具有更好的物理強度和更低的電阻,但是導線越粗,制作電纜需要的銅就越多,這會導致電纜更沉、更難以安裝、價格也更貴。電纜設計的挑戰在于使用盡可能小直徑的導線(減小成本和安裝復雜性),而同時保證在必要電壓和頻率之下實現導線的最大容量。
橫截面積數據
一般,單線導體是根據直徑來決定線號的,而絞線是根據橫截面積來決定線號。
CANARE公司使用的導體線號如下表所示。另外,線號越大說明導體的橫截面積越小。
AWG 導體橫截面積(mm2)
AWG | 外徑 | 截面積 (mm2) |
電阻值 (Ohm/km) |
AWG | 外徑 | 截面積 (mm2) |
電阻值 (Ohm/km) |
||
公制mm | 英制inch | 公制mm | 英制inch | ||||||
4/0 | 11.68 | 0.46 | 107.22 | 0.17 | 22 | 0.643 | 0.0253 | 0.3247 | 54.3 |
3/0 | 10.40 | 0.4096 | 85.01 | 0.21 | 23 | 0.574 | 0.0226 | 0.2588 | 66.8 |
2/0 | 9.27 | 0.3648 | 67.43 | 0.26 | 24 | 0.511 | 0.0201 | 0.2047 | 89.4 |
1/0 | 8.25 | 0.3249 | 53.49 | 0.33 | 25 | 0.44 | 0.0179 | 0.1624 | 106 |
1 | 7.35 | 0.2893 | 42.41 | 0.42 | 26 | 0.404 | 0.0159 | 0.1281 | 143 |
2 | 6.54 | 0.2576 | 33.62 | 0.53 | 27 | 0.361 | 0.0142 | 0.1021 | 168 |
3 | 5.83 | 0.2294 | 26.67 | 0.66 | 28 | 0.32 | 0.0126 | 0.0804 | 227 |
4 | 5.19 | 0.2043 | 21.15 | 0.84 | 29 | 0.287 | 0.0113 | 0.0647 | 289 |
5 | 4.62 | 0.1819 | 16.77 | 1.06 | 30 | 0.254 | 0.0100 | 0.0507 | 361 |
6 | 4.11 | 0.1620 | 13.30 | 1.33 | 31 | 0.226 | 0.0089 | 0.0401 | 430 |
7 | 3.67 | 0.1443 | 10.55 | 1.68 | 32 | 0.203 | 0.0080 | 0.0316 | 583 |
8 | 3.26 | 0.1285 | 8.37 | 2.11 | 33 | 0.18 | 0.0071 | 0.0255 | 944 |
9 | 2.91 | 0.1144 | 6.63 | 2.67 | 34 | 0.16 | 0.0063 | 0.0201 | 956 |
10 | 2.59 | 0.1019 | 5.26 | 3.36 | 35 | 0.142 | 0.0056 | 0.0169 | 1,200 |
11 | 2.30 | 0.0907 | 4.17 | 4.24 | 36 | 0.127 | 0.0050 | 0.0127 | 1,530 |
12 | 2.05 | 0.0808 | 3.332 | 5.31 | 37 | 0.114 | 0.0045 | 0.0098 | 1,788 |
13 | 1.82 | 0.0720 | 2.627 | 6.69 | 38 | 0.102 | 0.0040 | 0.0081 | 2,400 |
14 | 1.63 | 0.0641 | 2.075 | 8.45 | 39 | 0.089 | 0.0035 | 0.0062 | 2,740 |
15 | 1.45 | 0.0571 | 1.646 | 10.6 | 40 | 0.079 | 0.0031 | 0.0049 | 4,080 |
16 | 1.29 | 0.0508 | 1.318 | 13.5 | 41 | 0.071 | 0.0028 | 0.0040 | 4,264 |
17 | 1.15 | 0.0453 | 1.026 | 16.3 | 42 | 0.064 | 0.0025 | 0.0032 | 6,300 |
18 | 1.02 | 0.0403 | 0.8107 | 21.4 | 43 | 0.056 | 0.0022 | 0.0025 | 6,936 |
19 | 0.912 | 0.0359 | 0.5667 | 26.9 | 44 | 0.051 | 0.0020 | 0.0020 | 9,180 |
20 | 0.813 | 0.0320 | 0.5189 | 33.9 | 45 | 0.046 | 0.0018 | 0.0016 | 10,200 |
21 | 0.724 | 0.0285 | 0.4116 | 42.7 | 46 | 0.041 | 0.0016 | 0.0013 | 16,300 |
-
問
高柔性拖鏈電纜越軟越好嗎?
答高柔性拖鏈電纜并不是越軟越好。雖然柔軟性對于拖鏈電纜在拖鏈系統中的順暢運行有一定的作用,可以減少彎曲應力,但是“軟”的釋義是物體結構疏松,受力后易變形(跟“硬”相對)。如果過于柔軟,可能會帶來一些問題。比如,可能會導致電纜的抗拉伸強度和抗擠壓能力下降,在一些復雜的應用環境中容易受損。
-
問
拖鏈電纜和普通電纜的區別?
答拖鏈電纜和普通電纜的主要區別在于拖鏈電纜適用于移動使用及運動環境,而普通電纜則適用于固定敷設。
