近年來,隨著工業自動化的快速發展,我國的工業發展取得長足的進步,人們開始追求更高的工作效率,安全和可靠性。這樣一來擁有更安全,更高效性能的自動化設備受到各行各業青睞。尤其是自動化領域,機械運動的數量和速度都在上升,拖鏈電纜的應用也變得越來越廣泛。那么,什么是拖鏈電纜?小編帶您來了解一下。
拖鏈電纜是什么意思
拖鏈電纜,即移動電纜,運動電纜,因?qū)㈦娎|放入電纜拖鏈中而得名為拖鏈電纜。
拖鏈可對電纜形成保護,并且電纜還能跟隨拖鏈實現來回移動,是一種可以跟隨拖鏈進行來回往復彎曲移動而不易磨損的高柔性電纜,通常也可稱之拖令電纜,拖曳電纜,坦克鏈電纜。

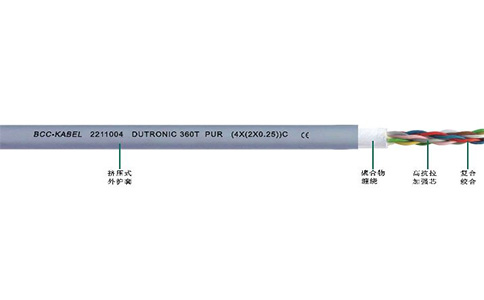

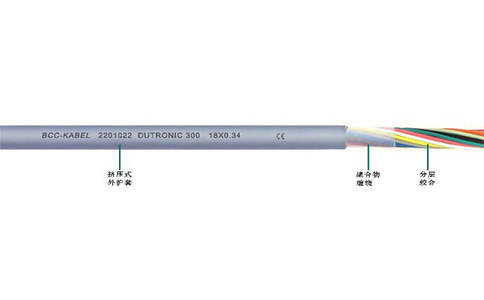

拖鏈電纜的組成
1.抗拉中心
在電纜的中心,根據芯線數量以及每根芯線交叉區域的空間,盡可能的有一個真正的中心線填充(而不是像通常情況下,用一些填充料或廢塑料制成的垃圾芯線填充)這種方法能有效的保護絞線結構,防止絞線游離到電纜的中心區域。
2.導體結構
電纜應該選擇zui具柔韌性的導體,一般來說導體越細,電纜的柔韌性越好,但導體過細,會產生電纜纏繞現象。一系列長期的實驗提供了單根導線的zui佳直徑,長度和節向的屏蔽組合,它有zui佳的抗拉能力。
3.芯線絕緣
電纜內的絕緣材料不能彼此粘滯,而且絕緣層還需要支撐每股單股的導線。因此只有在高壓成型的PVC、PE、TPE材料才能用于拖鏈,數百萬米電纜的應用過程中證實他的可靠性。
4.絞線
絞線結構必須以zui佳的絞合節距繞在一個穩定的抗拉中心周圍。然而由于絕緣材料的應用,絞線結構應按運動狀態設計,從12根芯線開始,因該采用成束絞合的方式。
5.內護套
甲胄式擠壓成型的內護套取代廉價的羊毛材料,填充物或附屬填充物。這一方法能保證絞線結構不會散亂。
6.屏蔽
用優化的編織角度將屏蔽層緊緊的編織在內護套外,松散的編織帶會降低EMC的保護能力并且屏蔽層也很快因屏蔽的斷裂而失效。緊密編織的屏蔽層同時具有抗扭力的作用。
7.外護套
由不同的改良材料制成的外護套具有不同的功能,有抗UV功能的,有抗低溫功能的,有耐油的以及成本優化的。但所有的這些外護套都有一個共同點,高耐磨性,并不會粘附任何東西。外護套必須是高柔性的,但也要有支撐功能,當然應該是高壓成型的。
拖鏈電纜的主要特性
拖鏈電纜具有良好的柔韌性。耐彎曲、耐折、耐磨、耐油,適用于連續往復運動下的移動使用,特別是工業環境下的頻繁彎曲場合。
拖鏈電纜的用途
拖鏈電纜用作控制、數據和信號電纜,用于測量和控制技術的拖鏈系統,傳感技術,計算機和控制設備。
拖鏈電纜主要應用于工業電子系統,自動生成線,自動化設備、倉儲設備,機器人,機器人手臂、消防系統,起重機,數控機床和冶金工業等。主要特性是抗彎曲、耐扭轉、耐折彎、防淺水、防油、抗紫外線、耐候性、耐寒、耐磨性、能承受一定的機械外力,適用于連續往復運動下的安裝,特別是工業作用環境下的頻繁彎曲場合。
相信通過本文的閱讀,你對于玖泰拖鏈電纜有了更多的了解,可參照拖鏈電纜型號近一步認識拖鏈電纜。那么,拖鏈電纜要如何安裝呢?請參閱《拖鏈電纜安裝規范》一文。
【總結】拖鏈電纜,即移動電纜,運動電纜,因?qū)㈦娎|放入電纜拖鏈中而得名為拖鏈電纜。拖鏈可對電纜形成保護,并且電纜還能跟隨拖鏈實現來回移動,是一種可以跟隨拖鏈進行來回往復彎曲移動而不易磨損的高柔性電纜,通常也可稱之拖令電纜,拖曳電纜,坦克鏈電纜。
-
問
柔性電纜、高柔性電纜、超柔性電纜哪個好?
答在運動電纜領域,較為常見的當屬柔性電纜、高柔性電纜和超柔性電纜。表面上看,從柔性到高柔性,再到超柔性,柔性逐級遞增,所以當拖鏈電纜出現斷芯情況時,就會出現逐級替換。在移動應用的場合,進口igus電纜是業內公認的TOP級別的運動電纜,卻只有高柔性電纜。
-
問
RVVY是拖鏈電纜嗎?
答嚴格意義上來說,RVVY不是拖鏈電纜。RVVY全稱是耐油聚氯乙烯護套非屏蔽軟電纜(60227 IEC 75),執行國家標準GB/T5023-2008。
