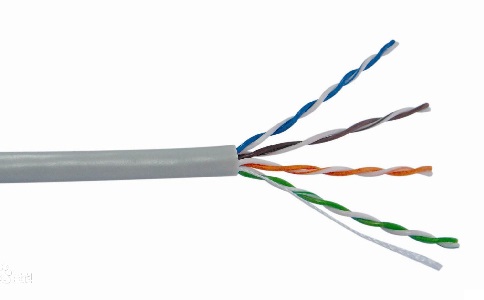

非屏蔽雙絞線(UnshieldedTwisted Pair,縮寫UTP)是一種數據傳輸線,由四對不同顏色的傳輸線所組成,是廣泛用于以太網路和電話線中的一種雙絞電纜。
非屏蔽雙絞線zui早在1881年被用于貝爾發明的電話系統中。1900年美國的電話線網絡亦主要由UTP所組成,它們由電話公司所擁有。
目前UTP被廣泛用于計算機網絡,但由于使用過長的UTP電纜傳輸數據會引致信號衰減問題,惟其價格較光纖和同軸電纜低,因此UTP主要用作短途傳輸,一般不多于100米。
UTP電纜末端通常連接RJ-45,以便插入到與其兼容的通信端口中。
如果要加大傳輸距離,在兩段雙絞線之間可安裝中繼器,zui多可安裝4個中繼器。如安裝4個中繼器連接5個網段,則zui大傳輸距離可達500m。
EIA/TIA的布線標準中規定了兩種雙絞線的線序568A與568B。
標準568A:
綠白—1,綠—2,橙白—3,藍—4,藍白—5,橙—6,棕白—7,棕—8
標準568B:
橙白—1,橙—2,綠白—3,藍—4,藍白—5,綠—6,棕白—7,棕—8
非屏蔽雙絞線具有以下優點:
- 1、無屏蔽外套,直徑小,節省所占用的空間,成本低;
- 2、重量輕,易彎曲,易安裝;
- 3、將串?dāng)_減至zui小或加以消除;
- 4、具有阻燃性;
- 5、具有獨立性和靈活性,適用于結構化綜合布線。
因此,在綜合布線系統中,非屏蔽雙絞線得到廣泛應用。
-
問
拖鏈電纜使用壽命是電纜的耐彎折次數嗎?
答以電纜的耐彎折次數作為拖鏈電纜使用壽命并不科學,同一根高柔性電纜,若在雕刻機上可使用上千萬次,貼片機上可使用上億次。以哪個設備上的耐彎折次數作為拖鏈電纜使用壽命呢?其實兩種情況都屬于特例,不具代表性。特定條件下得出的拖鏈電纜耐彎折次數不能作為電纜的壽命。
-
問
柔性拖鏈電纜TRVV與高柔性拖鏈電纜TRVV有什么區別?
答TRVV表示銅芯、聚氯乙烯絕緣、聚氯乙烯護套拖鏈用軟電纜,在電纜型號上二者沒有區別。柔性拖鏈電纜與高柔性拖鏈電纜是否有區別呢?從文字表面的意思來看,高柔性拖鏈電纜明顯要優于柔性拖鏈電纜,但做產品不是文字游戲,電纜的命名確實需要遵循一定原則,只有了解關的制作標準,才能了解電纜的區別。
