- 產品名稱:
高柔性信號線
- 產品類型:電纜資料
- 產品型號:
- 發布時間:2020-06-17 18:30:32
- 高柔性信號線技術參數
-
高柔性信號線--用于數據傳輸?shù)钠帘坞娎|,屬于高柔性電纜 ,也可用作拖鏈電纜使用。

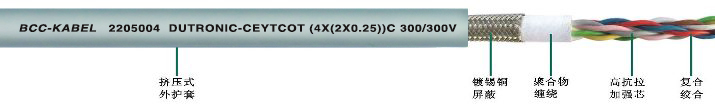

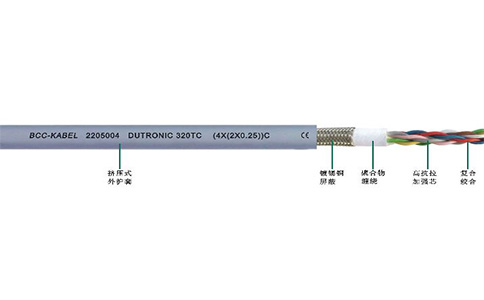

高柔性信號線組成結構
- 導體:精細無氧裸銅絲,多股絞合,符合GB/T3956(VDE0295/IEC60228) Class6標準
- 絕緣:高強度進口PE材料或改性PVC復合材料,顏色區分(可以根據客戶要求來定制生產)
- 內護套:高強度特種復合護套專用材料(不同型號有所差別)
- 屏蔽:鍍錫銅網編織屏蔽(鋁箔包覆可選),編織密度≥85%;或芯線絞合成對,每對電纜鋁箔包覆,防氧化鍍錫銅網編織屏蔽,編織密度≥85%以上,可有效防止來自內部和外部的干擾(不同型號有所差別)
- 外護套:高強度低粘性特種PVC復合材料或進口高強度PUR材料
- 護套顏色:灰色(默認),黑色,綠色(可根據客戶要求定制其他顏色)
- 額定電壓:<0.5mm,300/300V;
- 測試電壓:2500V
- 使用溫度范圍:固定安裝:-40℃~80℃;移動使用:0℃~70℃
- Zui小彎曲半徑:固定安裝:5X電纜外徑;移動使用:7.5X電纜外徑
高柔性信號線特點:
一般情況下,鍍錫銅絲編織屏蔽就可以保證高柔性電纜數據傳輸?shù)姆€(wěn)定性和可靠性,若是使用環境非常惡劣,可能就需要使用鋁箔包覆+鍍錫銅絲編織網多重屏蔽。
高柔性信號線的優點和作用
高柔性信號線可分為雙絞屏蔽信號線和雙絞多重屏蔽信號線。
雙絞,又叫對絞,就是把多芯電纜的芯線分成若干對,把每對單獨按一定節距進行絞合成對。雙絞絞線其實是應用了差分信號技術原理,雙絞的2根芯線,在工作時,會產生幅度相等,相位相反的信號,稱為差模信號。二個信號互為抵消,就能起到消除干擾的功效,從而提高數據傳輸?shù)目煽啃浴?span style="display:none">Ddh拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家
為了承受信號干擾源多的拖鏈電纜正常使用工作,保證數據傳輸?shù)姆€(wěn)定性和可靠性,通常會采用用雙絞信號線或者雙絞屏蔽信號線。
在抵消內部干擾的同時,還需要對抗外部干擾源,這時往往會使用鋁箔包覆作為內屏蔽以及鍍錫銅絲編織網作為外屏蔽。高柔性信號線整體鍍錫銅絲編織網屏蔽密度達到90%,可有效抵抗外部高頻電磁干擾。
-
問
為什么高柔性拖鏈電纜耐彎曲次數越來越高?
答高柔性拖鏈電纜耐彎曲次數越來越高的原因不外乎3種:第一種原因是技術的精進;第二種原因是電纜的拖鏈測試領域進行了細分,應用領域不同,電纜壽命不同;第三種原因是降低了測試條件。
-
問
通過導體銅絲粗細能夠判別拖鏈電纜好壞嗎?
答可以肯定的說,不能。導體銅絲的粗細對電纜柔韌性有一定影響,拖鏈電纜的好與壞不是由導體銅絲粗細決定。例如:有些不良廠家可能會使用較細的低質銅絲來誤導消費者,而實際上電纜的其他方面質量很差;有些高質量的拖鏈電纜可能通過優化設計和材料,在銅絲粗細不是特別突出的情況下,依然能表現出優異的性能。
