拖鏈信號電纜--用于數據傳輸?shù)碾娎|，按屏蔽類型可分為屏蔽拖鏈電纜和非屏蔽拖鏈電纜兩種 ；按結構可分為對絞拖鏈電纜和非對絞拖鏈電纜兩種。ejq拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

作為拖鏈電纜，拖鏈信號電纜廣泛應用于對數據傳輸信號要求較高的場合。ejq拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

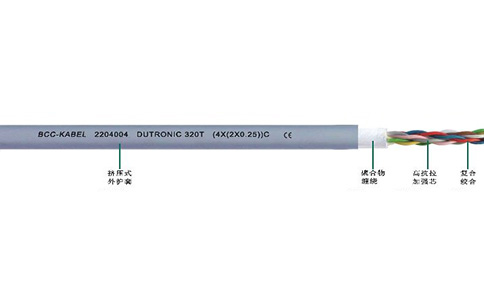

拖鏈信號電纜組成結構

• 導體：精細無氧裸銅絲，多股絞合，符合GB/T3956(VDE0295/IEC60228) Class6標準
• 絕緣：高強度進口PE材料或改性PVC復合材料，顏色區分（可以根據客戶要求來定制生產）
• 內護套：高強度特種復合護套專用材料（不同型號有所差別）
• 屏蔽：鍍錫銅網編織屏蔽（鋁箔包覆可選），編織密度≥85%；或芯線絞合成對，每對電纜鋁箔包覆，防氧化鍍錫銅網編織屏蔽，編織密度≥85%以上，可有效防止來自內部和外部的干擾（不同型號有所差別）
• 外護套：高強度低粘性特種PVC復合材料或進口高強度PUR材料
• 護套顏色：灰色（默認），黑色，綠色（可根據客戶要求定制其他顏色）
• 額定電壓：<0.5mm，300/300V；
• 測試電壓：2500V
• 使用溫度范圍：固定安裝：-40℃~80℃；移動使用：0℃~70℃
• zui小彎曲半徑：固定安裝：5X電纜外徑；移動使用：7.5X電纜外徑

拖鏈信號電纜特點：ejq拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

一般情況下，鍍錫銅絲編織屏蔽就可以保證高柔性電纜數據傳輸?shù)姆€(wěn)定性和可靠性，若是使用環境非常惡劣，可能就需要使用鋁箔包覆+鍍錫銅絲編織網多重屏蔽。ejq拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

高柔性信號線的優點和作用ejq拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

拖鏈信號電纜較為常用的有雙絞屏蔽信號電纜和雙絞多重屏蔽信號電纜。ejq拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

雙絞，又叫對絞，就是把多芯電纜的芯線分成若干對，把每對單獨按一定節距進行絞合成對。雙絞絞線其實是應用了差分信號技術原理，雙絞的2根芯線，在工作時，會產生幅度相等，相位相反的信號，稱為差模信號。二個信號互為抵消，就能起到消除干擾的功效，從而提高數據傳輸?shù)目煽啃浴?span style="display:none">ejq拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

為了承受信號干擾源多的拖鏈電纜正常使用工作，保證數據傳輸?shù)姆€(wěn)定性和可靠性，通常會采用用雙絞信號電纜或者雙絞屏蔽信號電纜。ejq拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

在抵消內部干擾的同時，還需要對抗外部干擾源，這時往往會使用鋁箔包覆作為內屏蔽以及鍍錫銅絲編織網作為外屏蔽。高柔性信號線整體鍍錫銅絲編織網屏蔽密度達到90%，可有效抵抗外部高頻電磁干擾。ejq拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

• 問

  高柔線的導體越細越好嗎？

  答

  不少廠家宣稱高柔線的導體是0.06MM甚至是0.05mm（頭發絲0.07），導體越細確實會使得電線變得柔軟，但在高速往復運動過程有巨大的拉扯和拉伸必須考慮電線的抗機械強度，電線越細則機械強度越差，很容易在運動過程中因機械強度不夠而直接被拉斷。電線應根據碰撞截面大小的不同，選擇合適的電線直徑匹配到ZUI佳而不是追求越細越好。

• 問

  RVV電纜能不能上電纜拖鏈？

  答

  原則上，RVV電纜不能上電纜拖鏈。RVV電纜作為固定安裝用的軟電纜，雖具有一定的靈活度，卻不適于頻繁移動場合，長期使用肯定會斷芯。但是在一些低端設備及對拖鏈電纜彎曲性能要求較低的場合，RVV電纜也可以正常使用。
